Теплообменники биметаллические с алюминиевым оребрением

Теплообменник трубчатый предназначен для комплектации центральных кондиционеров КТЦ3 производительностью по воздуху от 10 000 до 25 000 м³/ч в условиях умеренного климата категории размещения 3 по ГОСТ 15150-69.
Данные виды трубчатых теплообменников разработаны на основе базовых ТБЗ, предназначены специально для сушильных камер.
Общие сведения:
o Теплоноситель - вода до 190°С, давление не более 0,3 МПа.
o Теплоотдающий элемент выполнен из стальной трубы ∅16х1,5мм ГОСТ 10704 с алюминиевым оребрением ∅39мм.
o Теплообменники подвергнуты гидравлическому испытанию давлением 0,5 МПа в течение 10 мин.
o Покрытие всех наружных поверхностей, кроме теплоотдающей - Эмаль КО-8104.

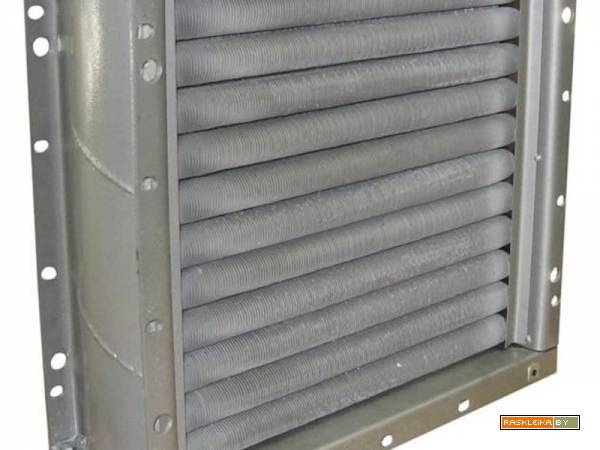

Теплообменник состоит из биметаллических оребренных трубок, крышек (коллекторов), решетки трубной, патрубков для входа-выхода теплоносителя и боковых щитков.
Теплообменники выполнены в многоходовом исполнении, последовательность движения теплоносителя осуществляется за счет перегородок в крышке. Присоединение к системе теплоснабжения при помощи фланцев. Схема движения теплообменивающих сред перекрестно - точная. Теплонагревательные трубки расположены в шахматном порядке.
