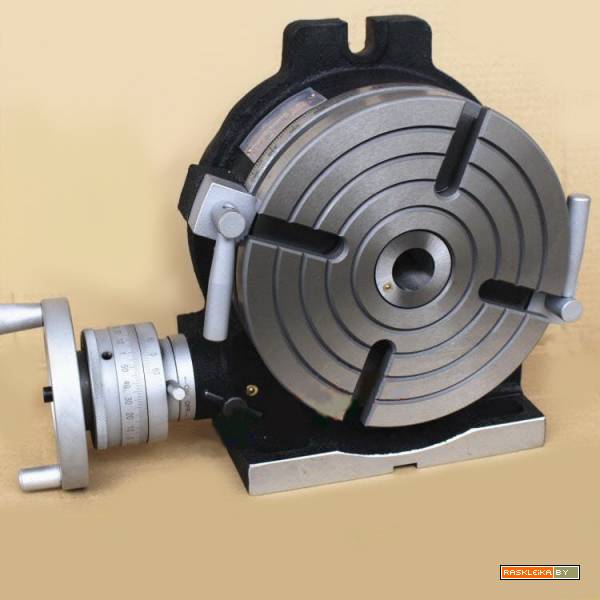

Hv-series поворотный стол управляемый ø100,150,200,250,3

• Управляемый поворотный стол предназначен для оснащения четвертой управляемой координатой настольных фрезерных станков
• Четвертая управляемая ось позволяет производить детали высокой сложности;
• Высоконадежный и точный круглый стол изготовлен из серого чугуна;
• Червяк отшлифован и закален, обеспечивает высокую износостойкость.
• Столы производятся от 100 до 400 мм
• Передаточное число шестерен 90:1
Размеры Диаметр планшайбы Ø Толщина (Н) Общая высота (A) Цена деления шкалы лимба, мин. Высота центра при верт. использовании, мм Т-слот, мм Конус центрального отверстия Макс. вес заготовки, Кг
HV 4 дюйма 100 мм 86 153 1 88.5 12 MT-2 11
HV 6 дюймов 150 мм 83 200 1 100 12 MT-2 15
HV 8 дюймов 200 мм 105 265 1 135 14 MT-3 30
HV 10 дюймов 250 мм 115 325 1 165 14 MT-3 45
HV 12 дюймов 300 мм 132 391 1 195 16 МТ-4 83
HV 14 дюйма 350 мм 138 450 1 230 16 МТ-4 95
HV 16 дюйма 400 мм 155 500 1 255 16 МТ-4 135
